預分散橡膠促進劑HEXA-80
天然橡膠和其它二烯烴橡膠的硫化促進劑，甲醛給予體增粘促進劑
產(chǎn)品特征
|
組成
|
80% 六亞甲基四胺
20% 乙丙橡膠載體和表面活性分散劑
|
|

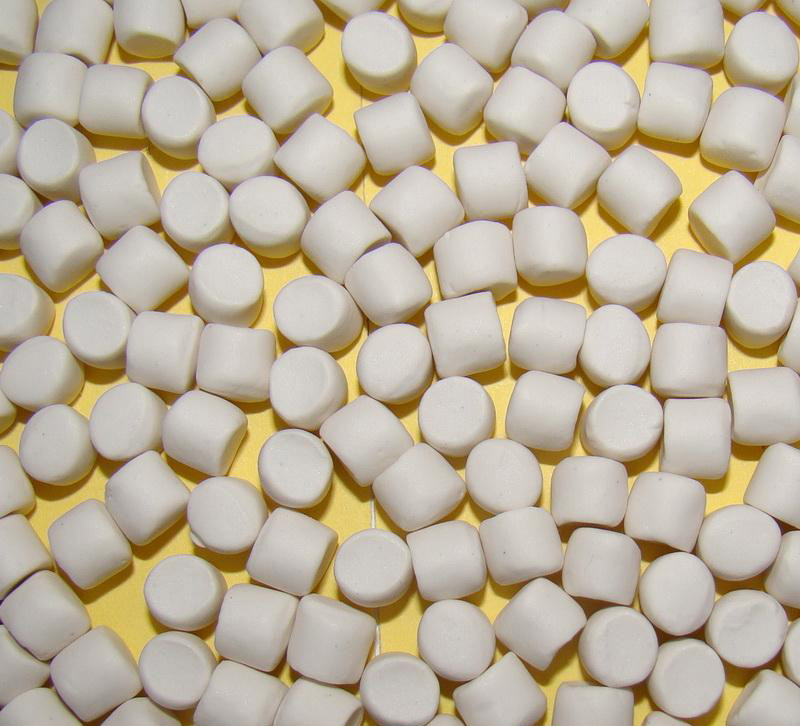

外觀
|
米色顆粒
|
|
密度
|
~ 1.23g / cm3 (20℃)
|
|
生理特性
|
參照有關安全資料
|
技術特點 預分散® HiDispersion HEXA -80是一種用于慢速硫化的弱堿性促進劑，在加入該產(chǎn)品的同時硫化反應即開始，但其硫化速度比較慢，硫化膠的交聯(lián)度很高。硫醇類、次磺酰胺類、秋蘭姆類和二硫代氨基甲酸鹽類促進劑對含有預分散® HEXA - 80 的膠料有活化和二次促進作用。作為一種甲醛給予體，與間苯二酚并用尤其適用于橡膠與金屬或鋼絲簾線的粘合。與粉狀相比，預分散® HEXA - 80的良好分散更加有利于橡膠與金屬的粘合，為了改善以預分散® HEXA – 80為促進劑的硫化膠的抗熱老化性，建議加入防老劑。本品不會出現(xiàn)噴霜現(xiàn)象。
加 工 通常情況下，粉狀促進劑HEXA容易飛揚且粘附設備，混煉時不容易分散均勻，硫化膠易噴霜。但是預分散® HiDispersion HEXA-80則易于配料混煉；正常存放條件下不會結塊；流動性好，無粉塵飛揚，不會造成加料損失，在各種膠料中吃料容易且分散均勻，保證了有效組分HEXA的更佳活性。建議在混煉末期加入。
用 量 主促進劑(厚壁制品)：0.6 ~ 0.8 phr 并用 3 ~ 4 phr 硫黃
副促進劑：0.1 ~ 0.35 phr 與0.25 ~ 1.0 phr 硫醇類或秋蘭姆類促進劑和 2.0 ~ 3.5phr 硫黃并用
作為甲醛給予體：1.3~ 1.6phr 并用2.5 ~ 3.2phr預分散® 間苯二酚-80用于粘合體系； 10%的增硬酚醛樹脂用量，用于橡膠增硬。
應 用 慢硫化膠料，厚壁制品，膠輥，淺色或透明制品。
間甲白粘合體系中作甲醛給予體(如帆布、紡織簾線與鋼絲簾線)。
包 裝 25公斤裝，聚乙烯袋內襯的白色紙箱。
儲存穩(wěn)定性 陰涼、干燥處，原包裝密封存放 12個月。
處 理 請參照有關產(chǎn)品安全資料(MSDS)
